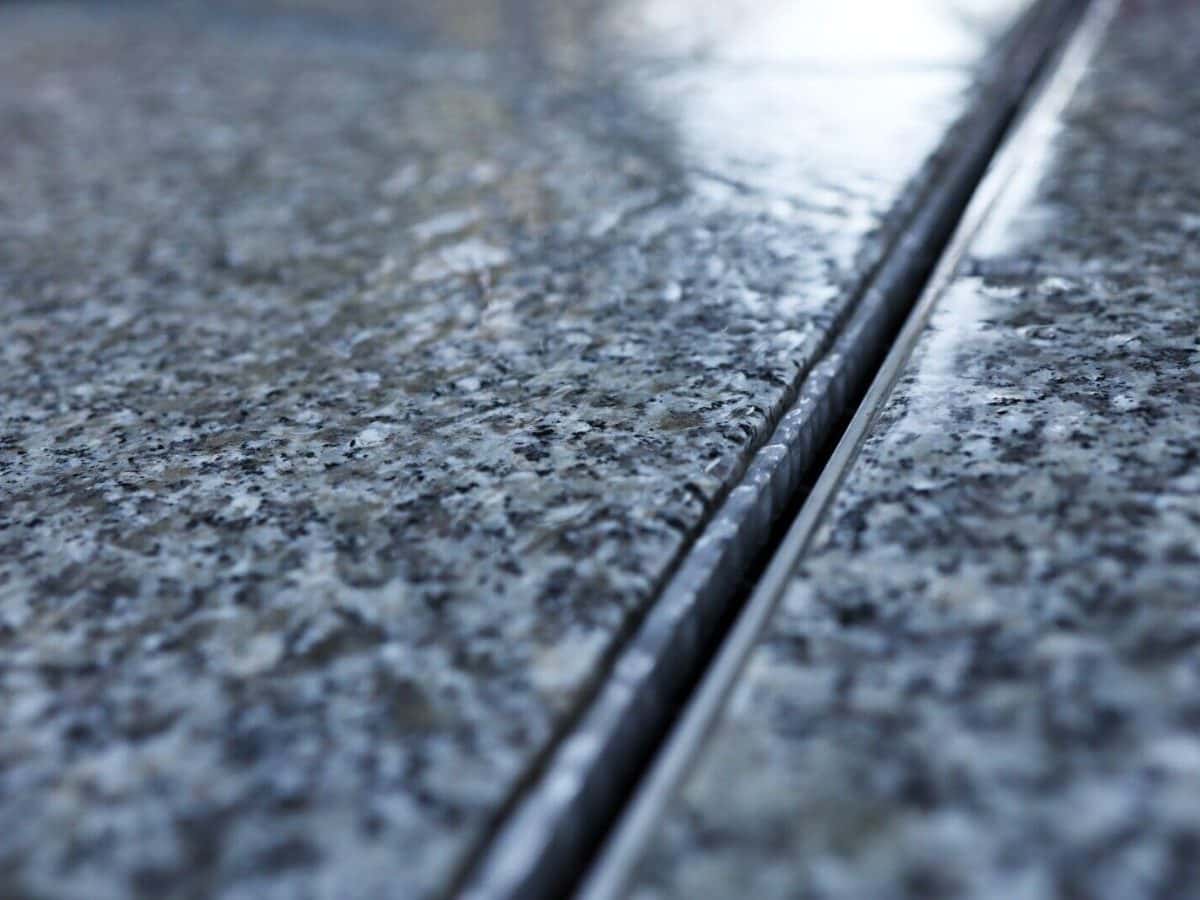

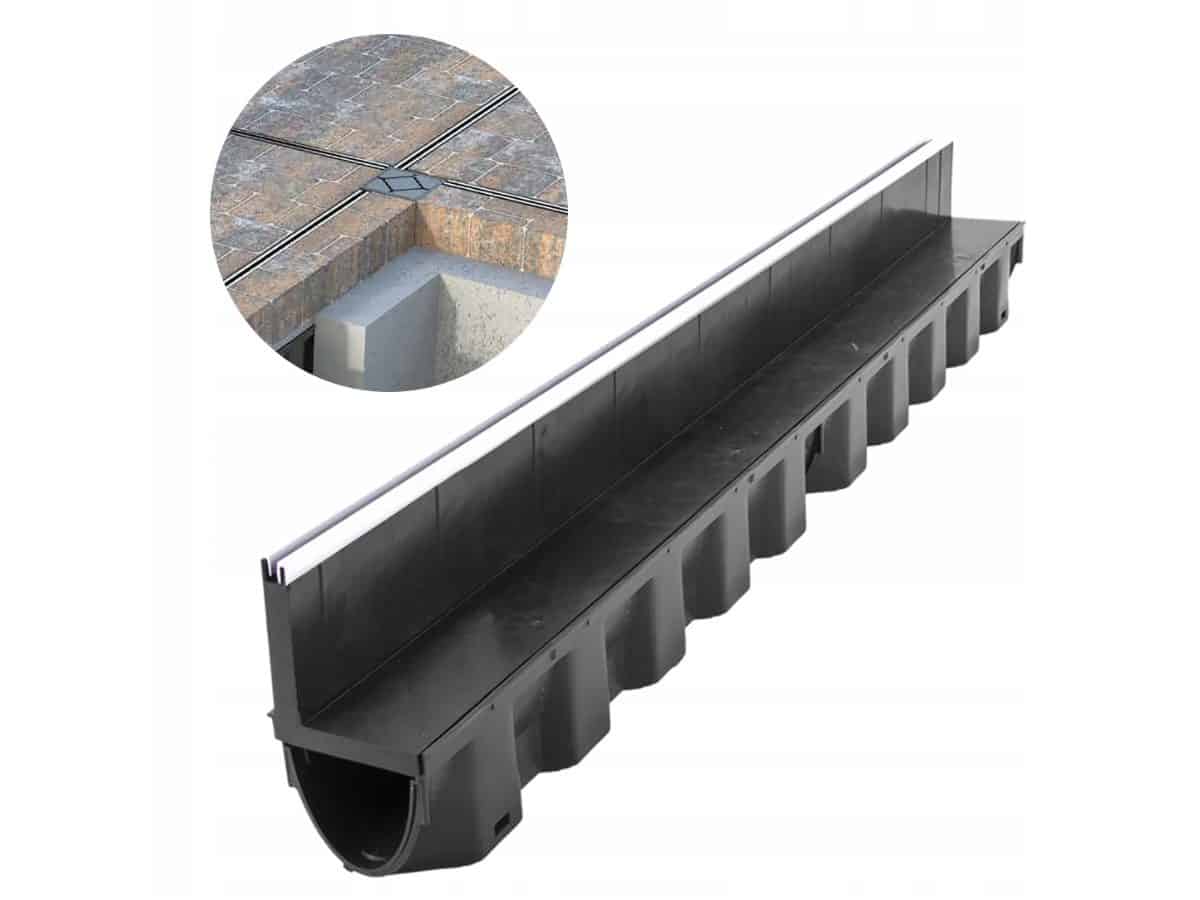

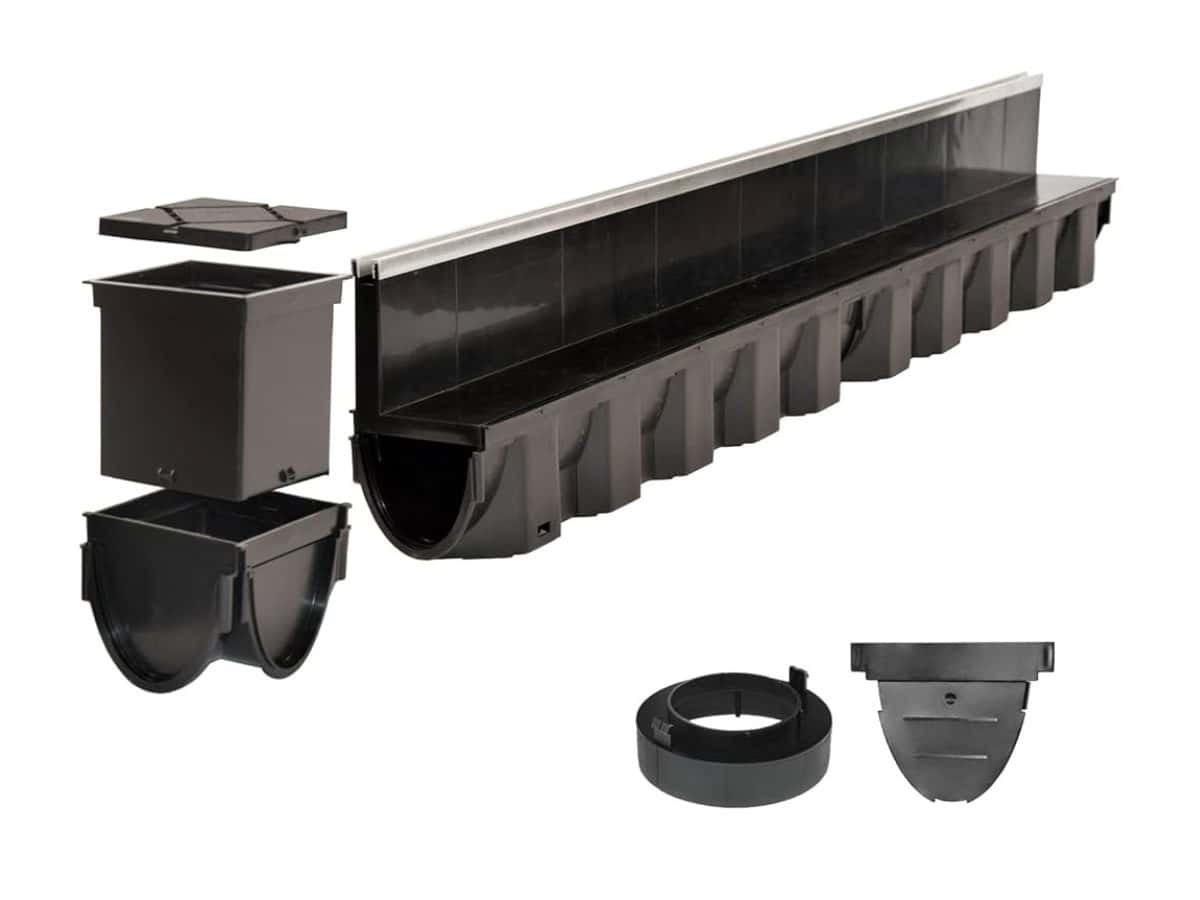

Дренажният канал MAX-DRAIN SLIM SLOT е решение за линейно отводняване, при което над настилката остава видим само тесен алуминиев слот. Така системата отвежда дъждовната и повърхностната вода, без широката решетка на стандартните дренажни канали да остава видима.

Моделът е подходящ за дворове, тераси, пешеходни алеи, входни пространства и съвременни настилки, при които се търси по-дискретен завършек. Класът B125 позволява използване и в зони с лек и бавно движещ се автомобилен трафик, когато каналът е правилно укрепен и монтиран.

Основни предимства

• Дискретно отвеждане на водата – тесният алуминиев слот осигурява по-изчистен визуален ефект върху настилката.
• PP решетка с алуминиев слот – практична комбинация за модерни външни пространства.
• Подходящ за външен монтаж – използва се при дворове, алеи, тераси, входни пространства и пешеходни зони.
• Клас B125 – предназначен за зони с по-високо натоварване спрямо A15 системите, включително места с лек автомобилен достъп.

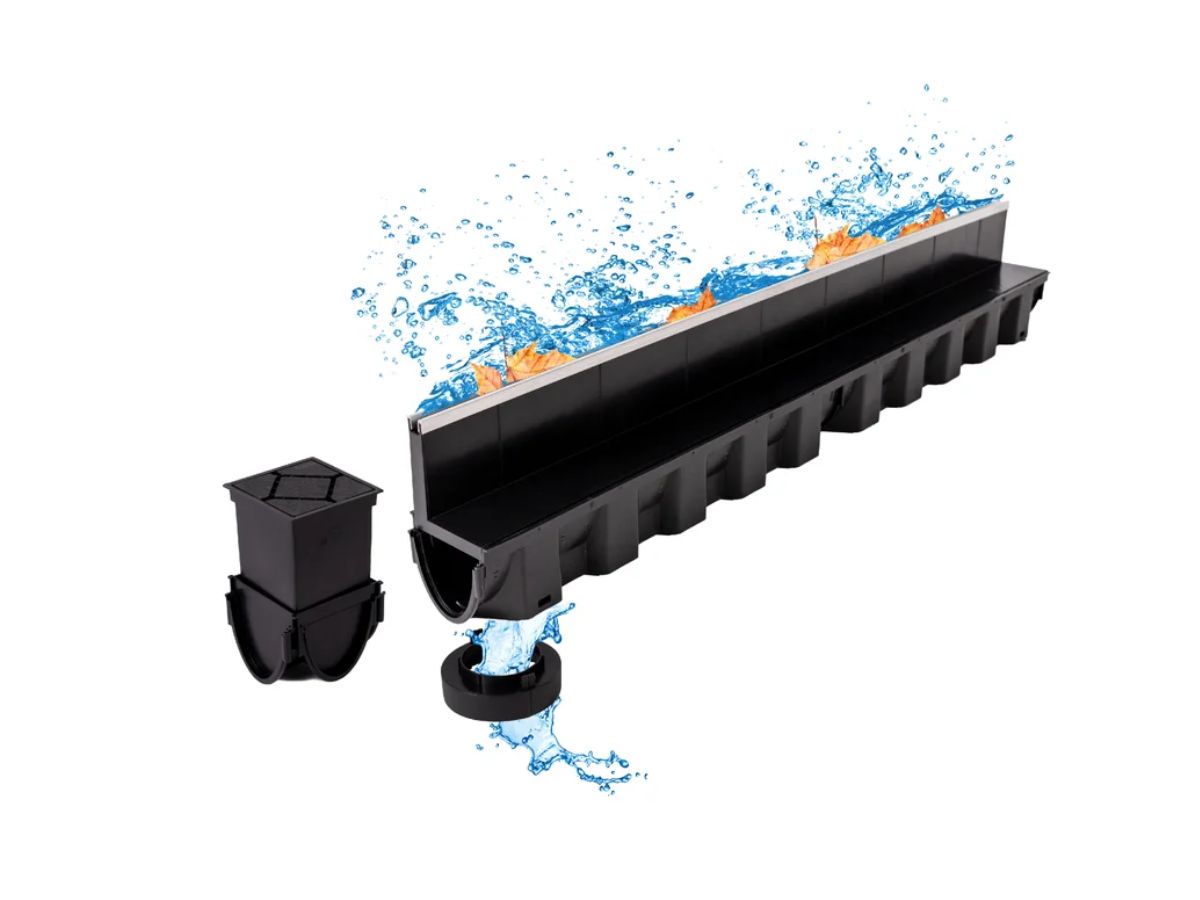

Как се отвежда водата

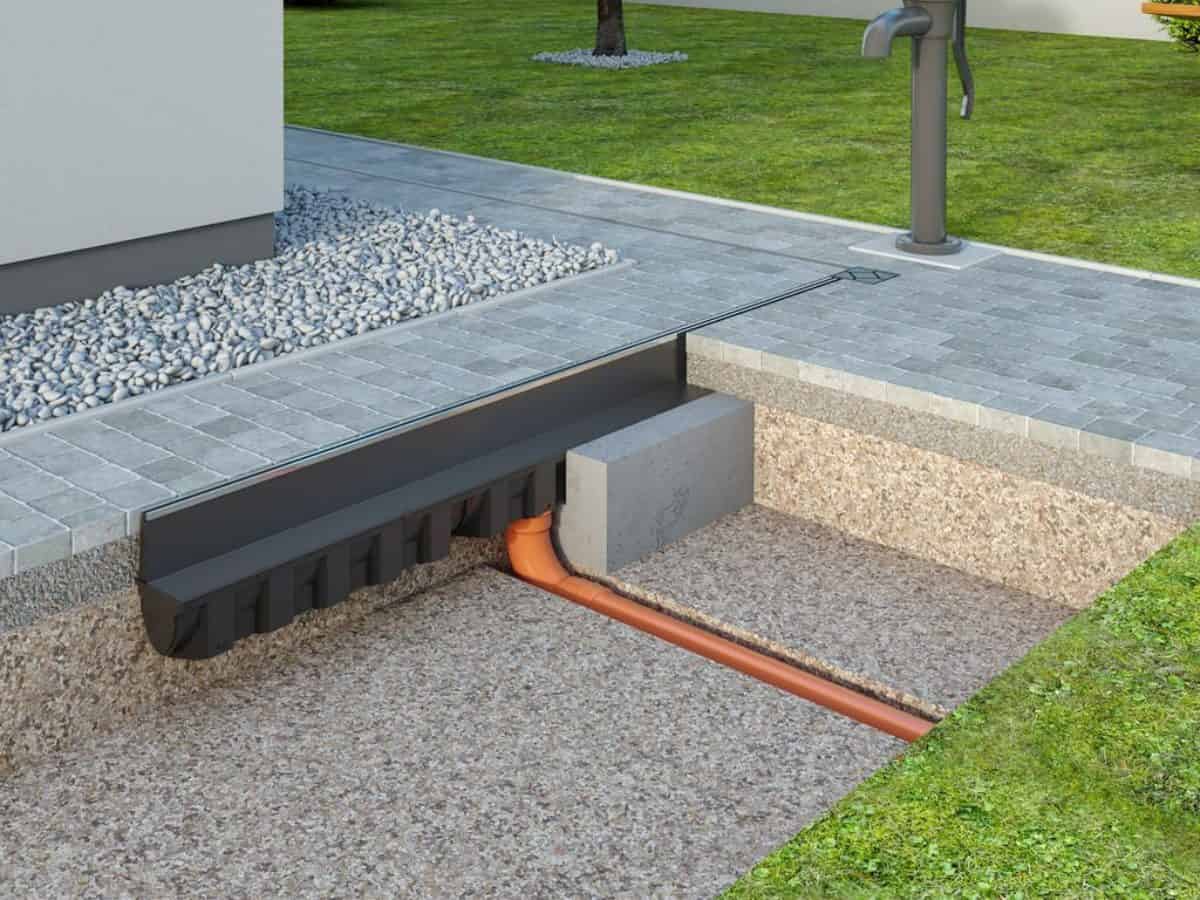

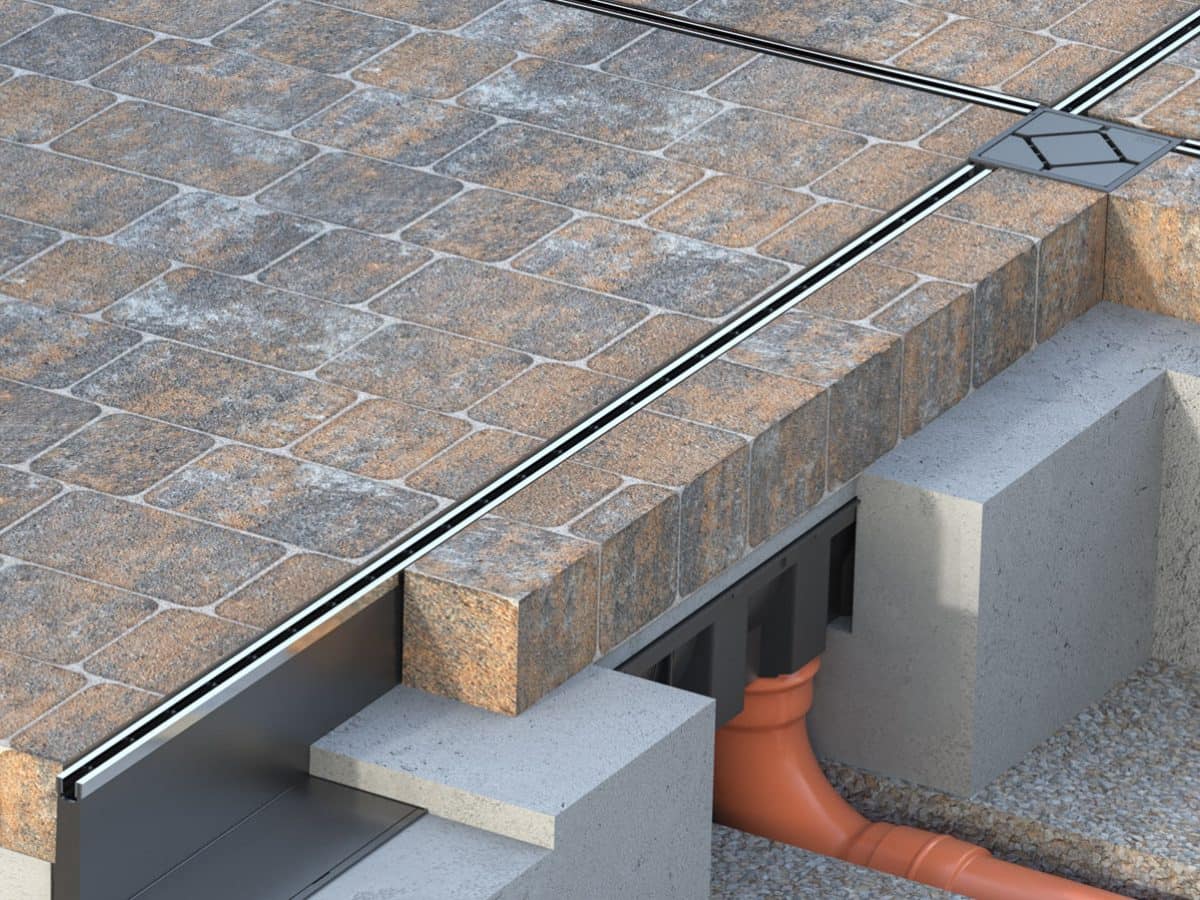

Събраната вода се насочва към изход за дренажен канал MAX-DRAIN SLIM SLOT Ø110 мм – DM8313, чрез който системата се свързва към дренажна или канализационна тръба.

Изходът се поставя на предварително определено място според наклона на линията и посоката на оттичане. За правилната работа на системата каналите трябва да бъдат монтирани с наклон към избраната точка за отвеждане.

Как се затваря системата

Свободният край на дренажната линия се завършва с тапа за дренажен канал MAX-DRAIN SLIM SLOT 174 мм – DM8314

Тапата е предназначена специално за тази система. Не трябва да се заменя с крайни елементи от MAX-DRAIN 78 мм или MAX-DRAIN BASIC, защото профилите и размерите са различни.

Ъглова връзка и удължител

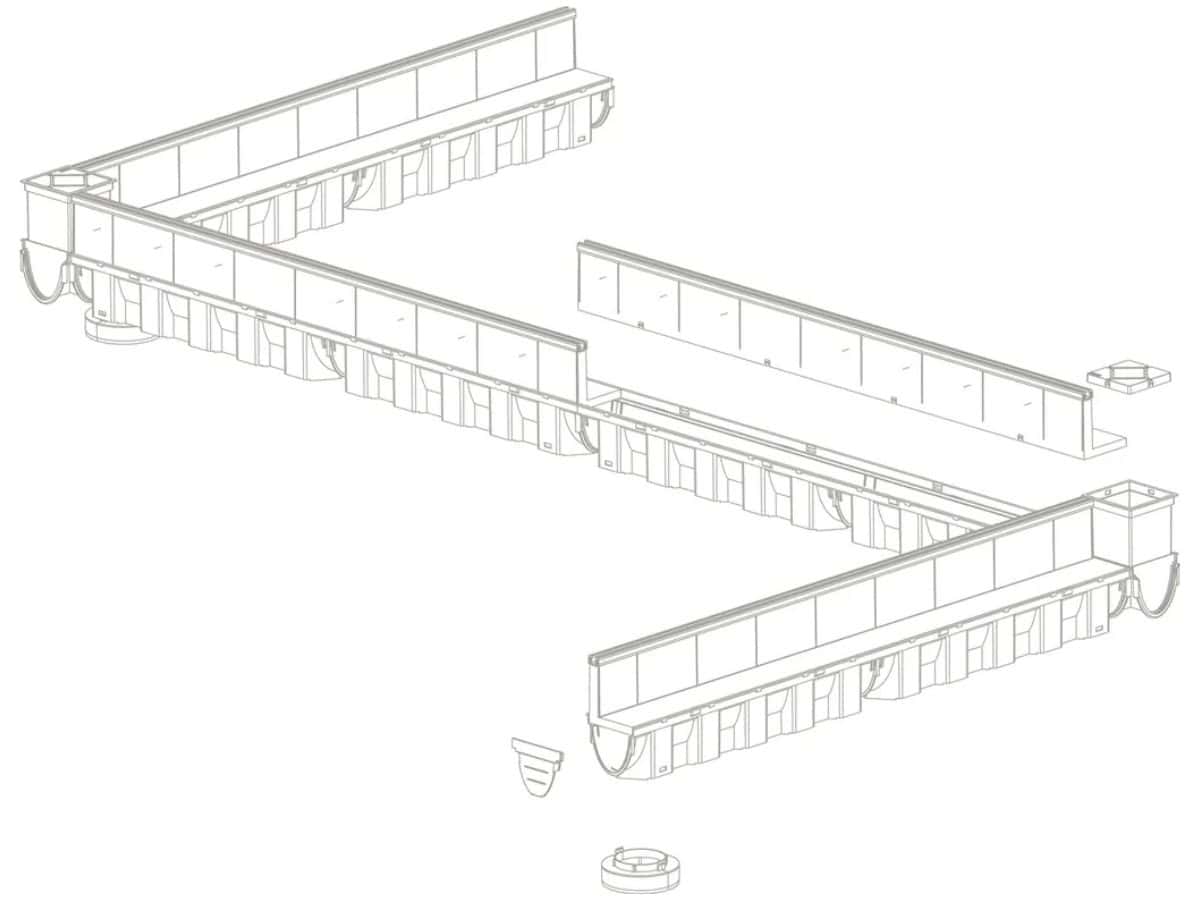

Когато дренажната линия трябва да промени посоката си, да направи завой или да свърже няколко участъка, се използва ъглова връзка за MAX-DRAIN SLIM SLOT B125 – DM8321.

При необходимост от увеличаване на монтажната височина към ъгловата връзка може да се добави удължител за ъглова връзка MAX-DRAIN SLIM SLOT – DM8316

Удължителят не е задължителен при всеки монтаж. Използва се само когато конкретната конфигурация и нивото на настилката го налагат.

Съвместими елементи

Изход Ø110 мм за MAX-DRAIN SLIM SLOT – DM8313
Отвежда водата от канала към тръба Ø110 мм.

Тапа за MAX-DRAIN SLIM SLOT 174 мм – DM8314
Затваря свободния край на дренажната линия.

Ъглова връзка MAX-DRAIN SLIM SLOT B125 – DM8321
Използва се при завои, разклонения и по-сложни конфигурации.

Удължител за ъглова връзка – DM8316
Добавя се към DM8321 само когато е необходимо увеличаване на височината.

Къде може да се използва

Класът B125 / 125 kN е подходящ за дворове, тераси, входни пространства, пешеходни алеи, паркоместа и зони с лек автомобилен достъп. Класът на решетката не е достатъчен сам по себе си. Реалната устойчивост зависи от стабилната основа, правилното укрепване и монтажа на канала. Системата не е предназначена за тежък автомобилен или индустриален трафик.

Технически характеристики

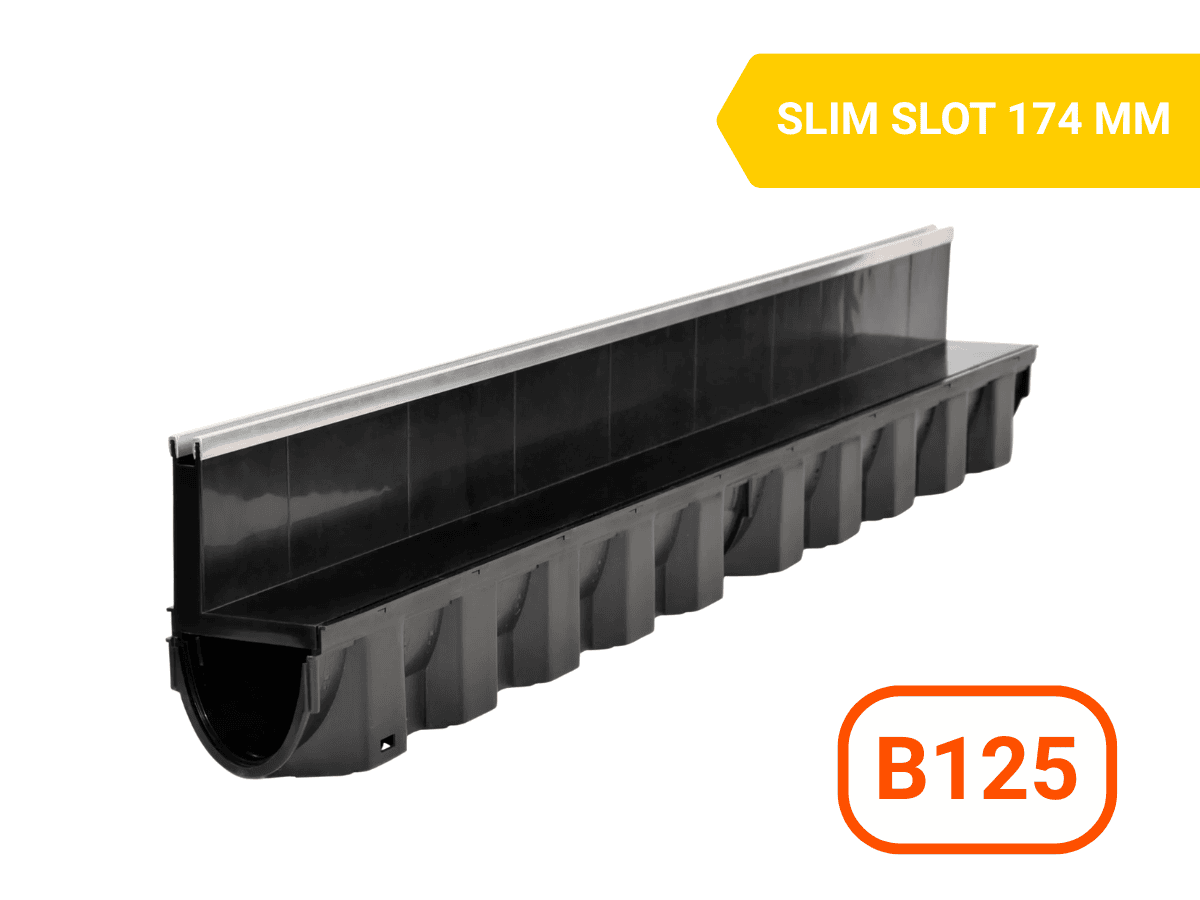

• Система: MAX-DRAIN SLIM SLOT 174 мм
• Клас на натоварване: B125 / 125 kN
• Материал на канала: полипропилен
• Конструкция на решетката: PP
• Видим отвор: алуминиев слот

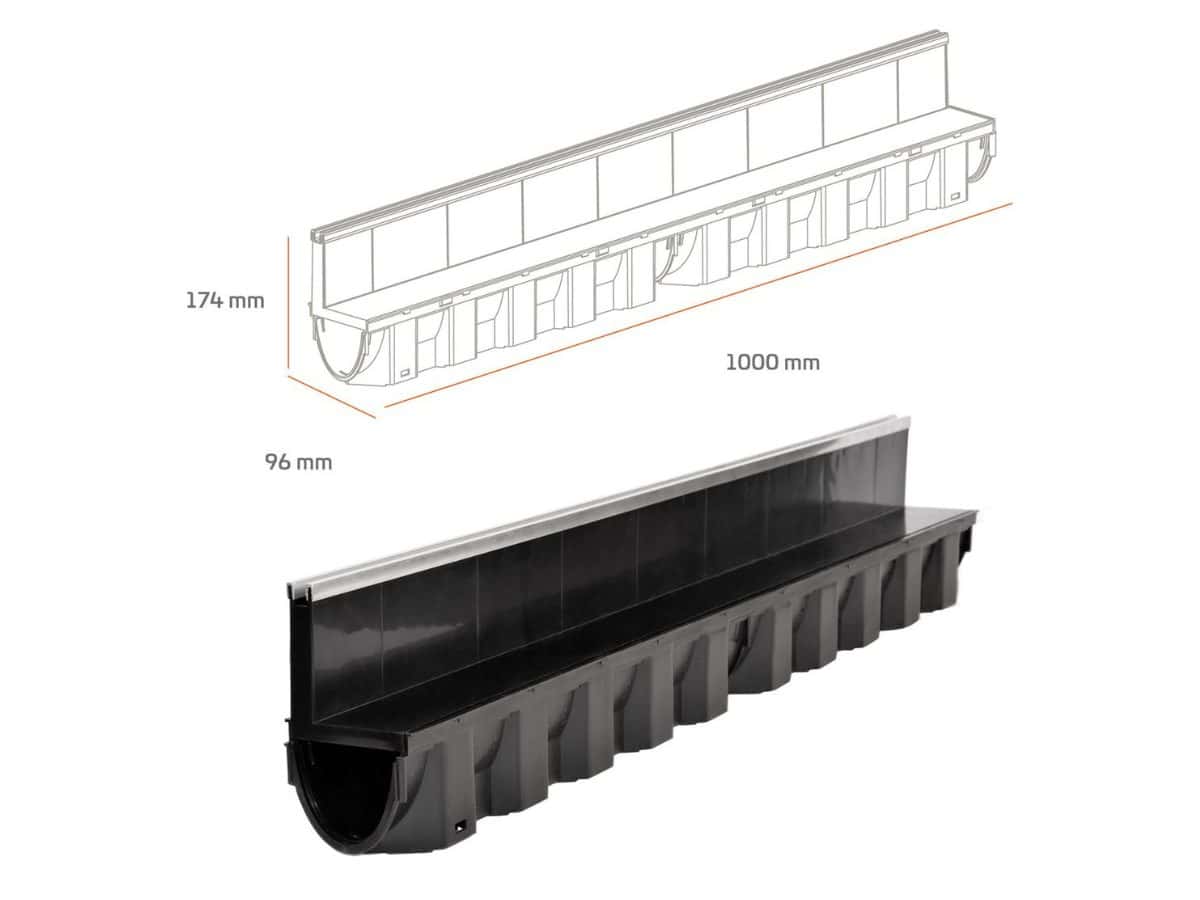

• Размер: 1000 × 96 × 174 мм
